目錄

2 原理優勢

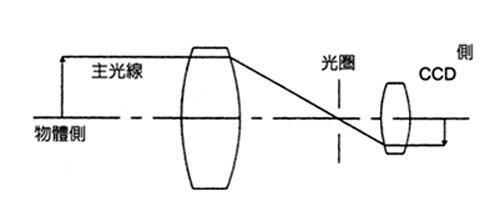

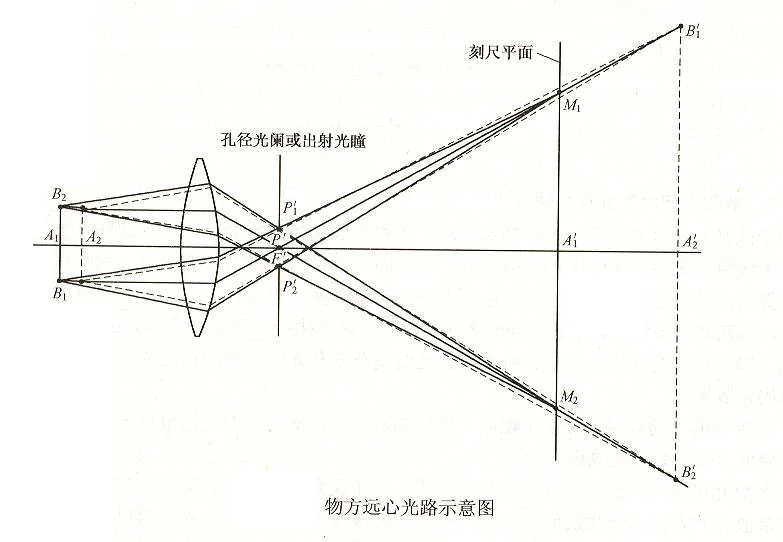

物方遠心鏡頭設計原理圖

遠心鏡頭圖片展示：

圖像分辨率一般以量化圖像傳感器既有空間頻率對比度的CTF （對比傳遞函數）衡量，單位為lp/mm（每毫米線耦數）。大部分機器視覺集成器往往只是集合了大量廉價的低像素、低分辨率鏡頭，最后只能生成模糊的影像。而采用AFT遠心鏡頭，即使是配合小像素圖像傳感器（如5.5百萬像素, 2/3"），也能生成高分辨率圖像。

畸變系數即實物大小與圖像傳感器成像大小的差異百分比。普通機器鏡頭通常有高于1~2%的畸變，可能嚴重影響測量時的精確水平。相比之下，遠心鏡頭通過嚴格的加工制造和質量檢驗，將此誤差嚴格控制在0.1%以下。

在計量學應用中進行精密線性測量時，經常需要從物體標準正面（完全不包括側面）觀測。此外，許多機械零件并無法精確放置，測量時間距也在不斷地變化。而軟件工程師卻需要能精確反映實物的圖像。遠心鏡頭可以完美解決以上困惑：因為入射光瞳可位于無窮遠處，成像時只會接收平行光軸的主射線。

雙遠心鏡頭不僅能利用光圈與放大倍率增強自然景深，更有非遠心鏡頭無可比擬的光學效果：在一定物距范圍內移動物體時成像不變，亦即放大倍率不變。

1）當需要檢測有厚度的物體時（厚度>1/10 FOV直徑）；

3）當不清楚物體到鏡頭的距離究竟是多少時

5）當需要低畸變、圖像效果亮度幾乎完全一致時；

6）當缺陷只在同一方向平行照明下才能檢測到時。

選擇遠心鏡頭，首先應明白遠心鏡頭相關指標對應使用條件：

根據使用情況（物體尺寸和需要的分辨率）選擇物方尺寸合適的物方鏡頭和CCD或CMOS相機，同時得到像方尺寸，即可計算出放大倍率，然后根據產品列表選擇合適的像方鏡頭。選擇過程中還應注意景深指標的影響，因為像/物倍率越大景深越小，為了得到合適的景深，可能還需要重新選擇鏡頭。

像方鏡頭

雙側鏡頭

普通工業鏡頭目標物體越靠近鏡頭（工作距離越短），所成的像就越大。在使用普通鏡頭進行尺寸測量時，會存在如下問題：

而遠心鏡頭就可以有效解決普通鏡頭存在的上述問題，而且沒有此性質的判斷誤差，因此可用在高精度測量、度量計量等方面。遠心鏡頭是一種高端的工業鏡頭，通常有比較出眾的像質，特別適合于尺寸測量的應用。

普通鏡頭優點：成本低，實用，用途廣。
